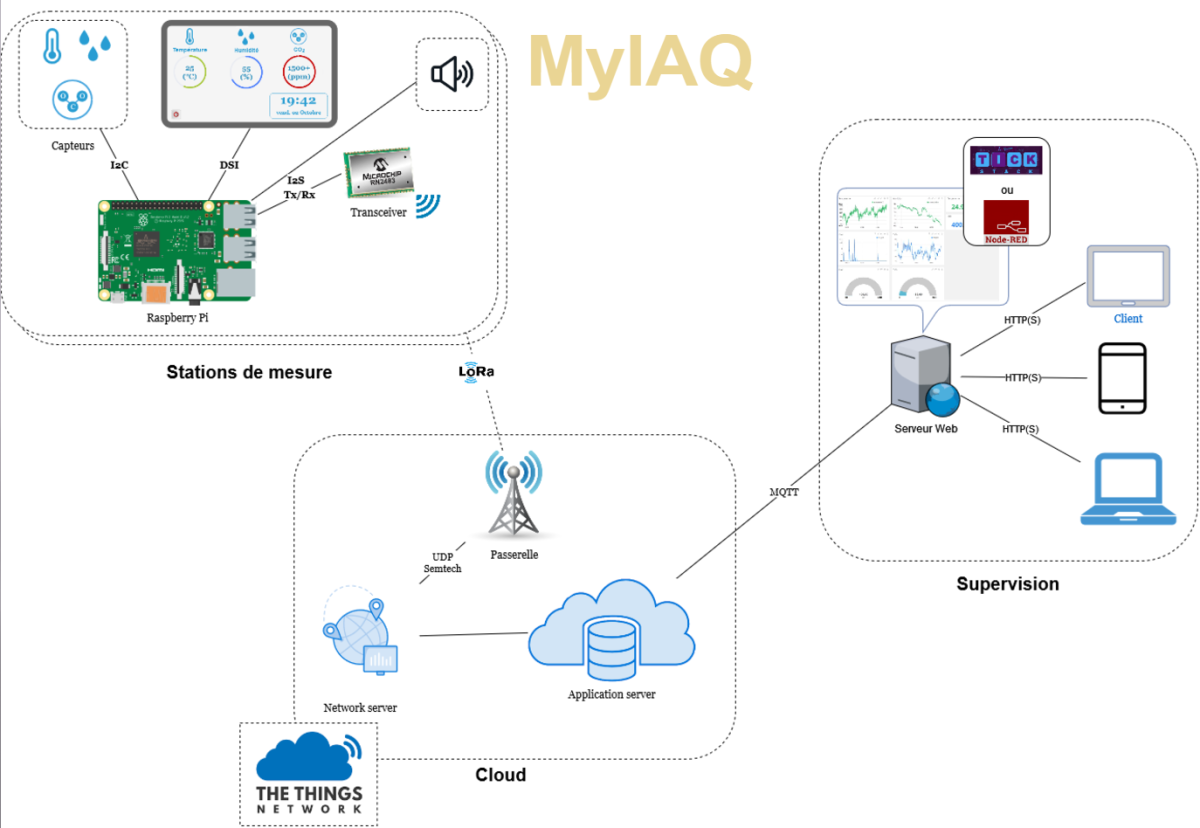

Projet 6 : MyIAQ avec le CERI
Texte légal : Dossier de présentation du projet
Complément : Ressources de M. Defrance
Ressources de M. Defrance :
Exemple : Ressources : Projets KiCAD de la version 2021
Ressources : Schémas et Projets KiCAD de la version 2021

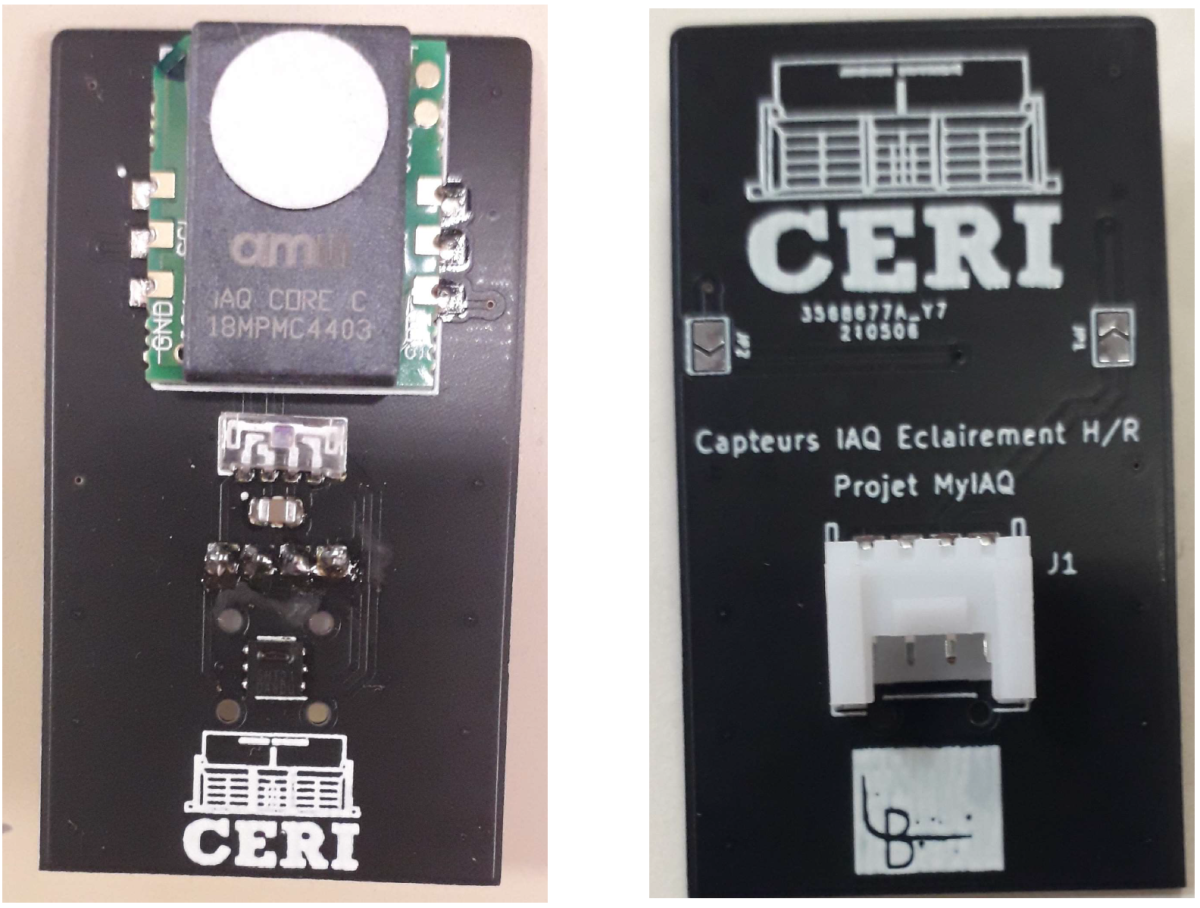

Carte des capteurs extérieurs : |
Dossier revue 3 2021
Complément : Ecran Tactile Raspberry Pi 7pouces

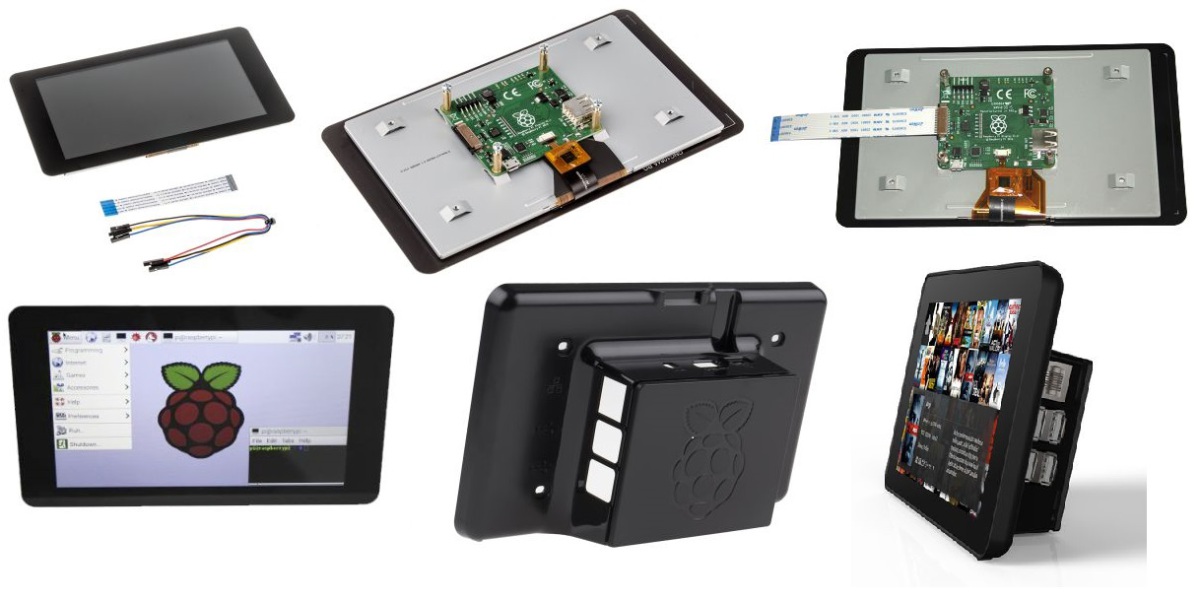

Ecran Raspberry Pi 7 pouces
Écran de substitution :

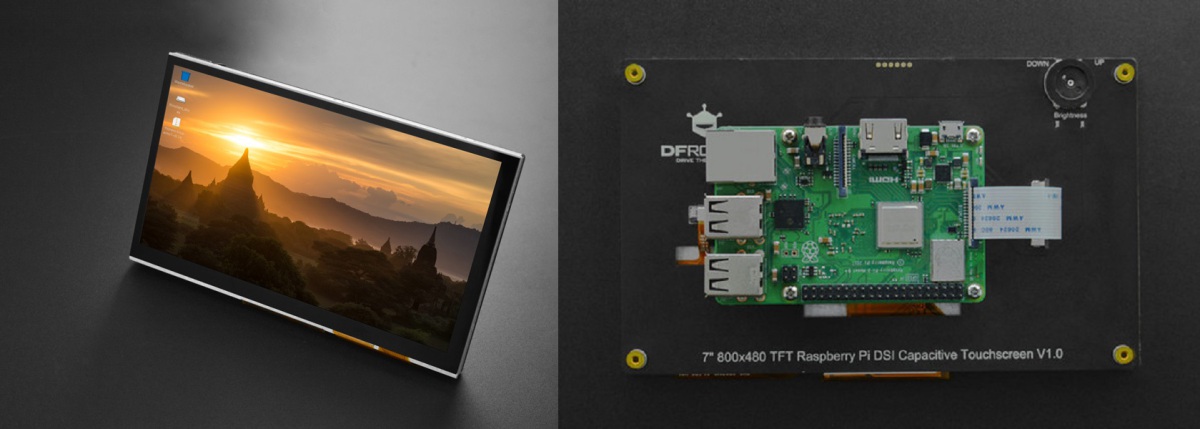

DFRobot :7” 800x480 TFT DSI Capacitive Touchscreen (Compatible with Raspberry Pi 4B/3B+/3B)
Complément : Capteur CO2

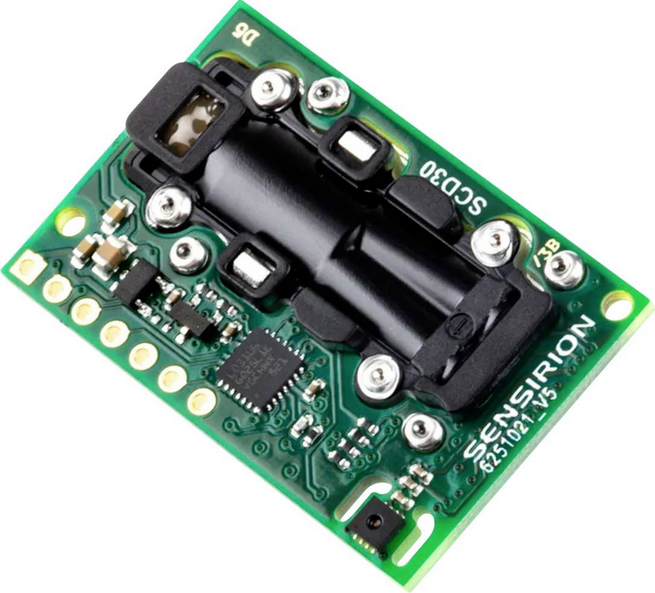

Sensirion CO2 Sensor SCD30 : |
Ressources au sujet des problèmes de clock streatching sur Rpi :
Complément : Module LoRa Wan

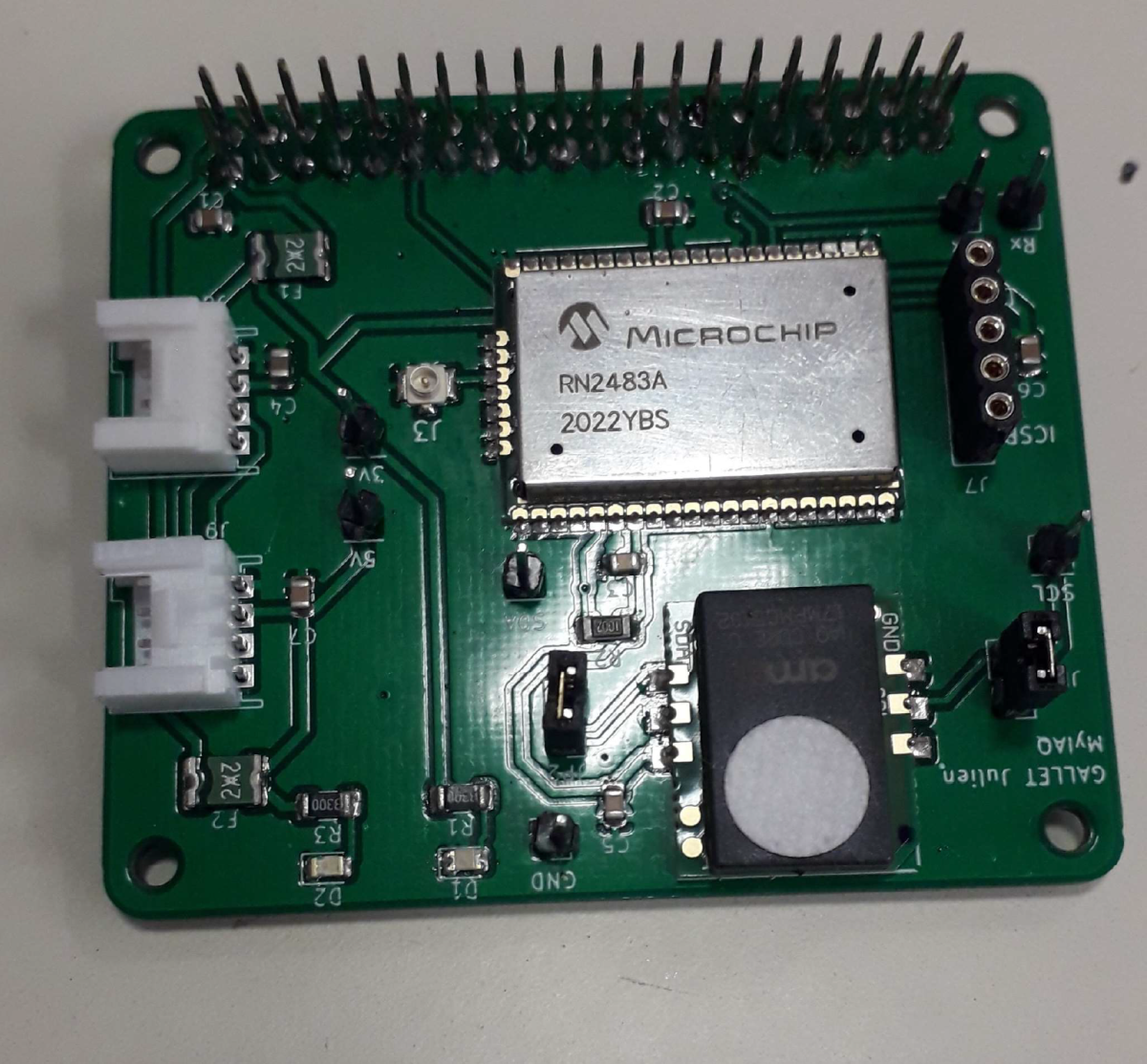

Module LoRa Wan
![]() |

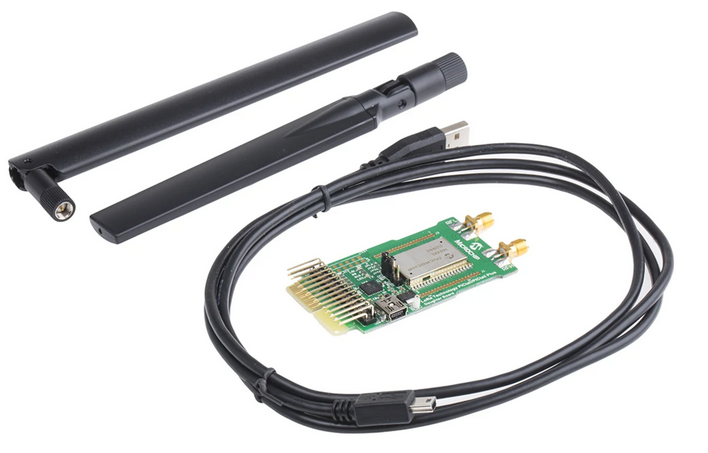

Kit de développement RF Microchip PICTail Plus LoRa 433 MHz, 868 MHz |
Connecteur coaxial Hirose Femelle Droit U.FL-R-SMT-1(10) : | ![]() |

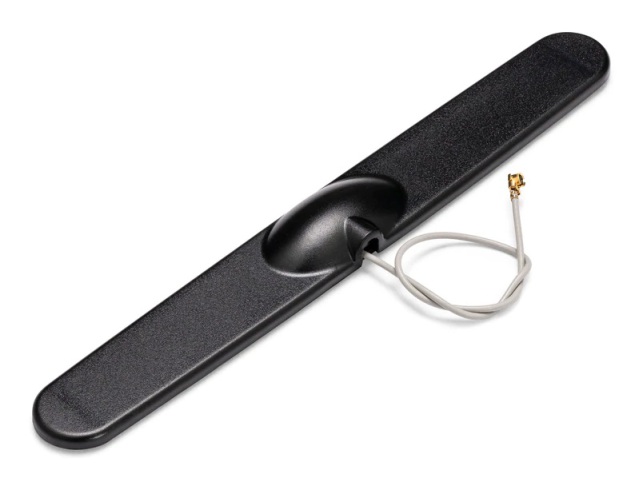

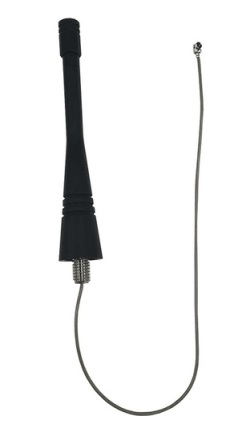

Antenne RF 868MHz : |
Antenne Sigfox, LoRa et GSM X000016 à connecteur UFL : |

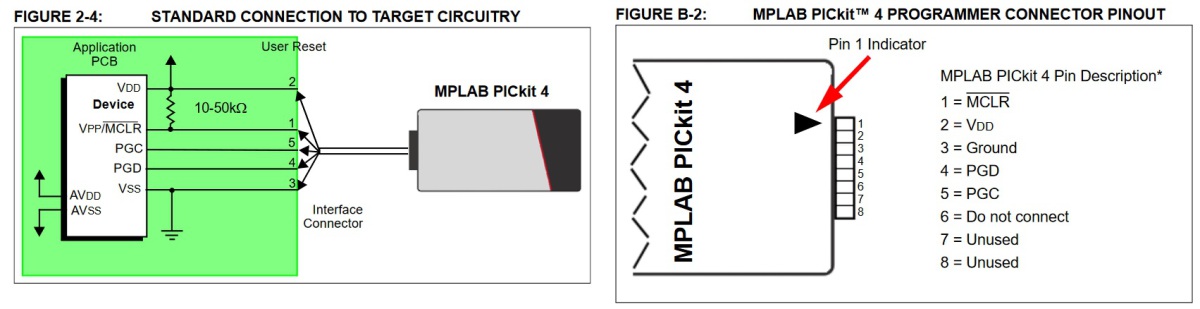

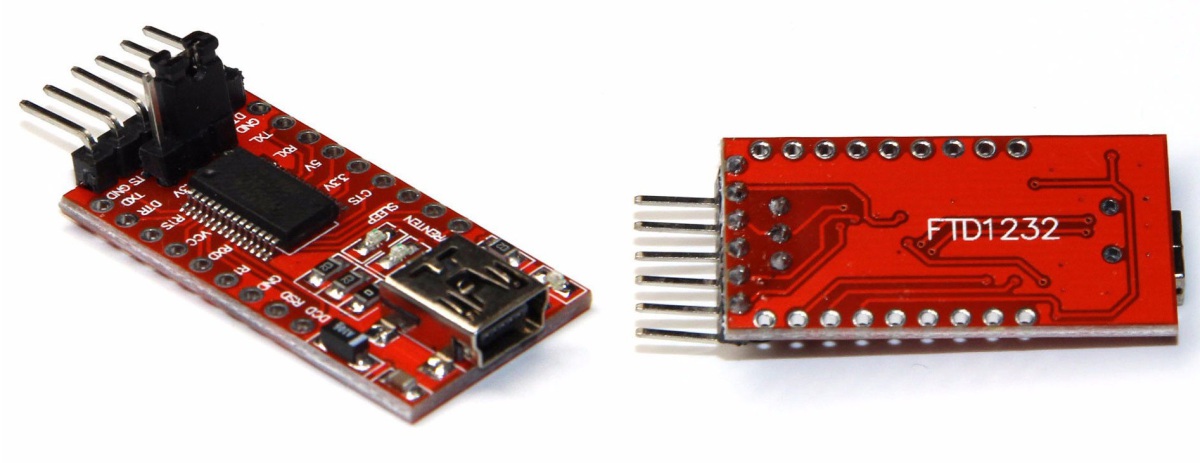

Programmateur pour mise à jour du firmware :

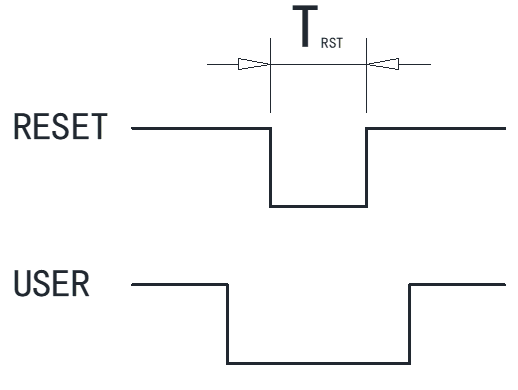

Mise à jour du Firmware avec MPLAB IPE
| ![]() |

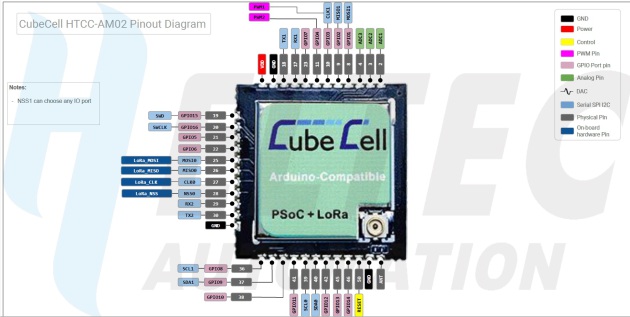

Complément : Carte CubeCell

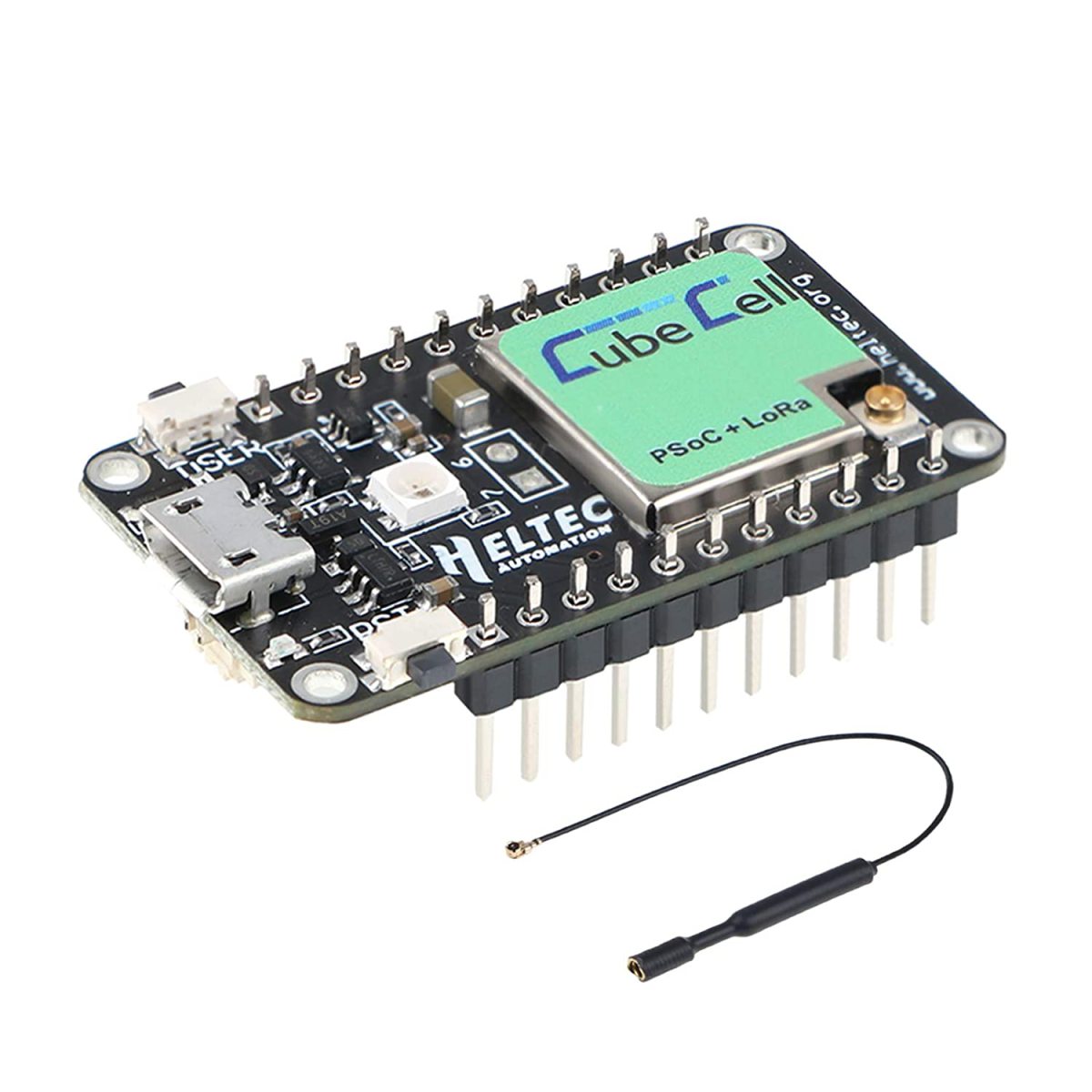

Carte CubeCell HTCC-AB01
Complément : Capteurs de luminosité
Capteurs de luminosité :

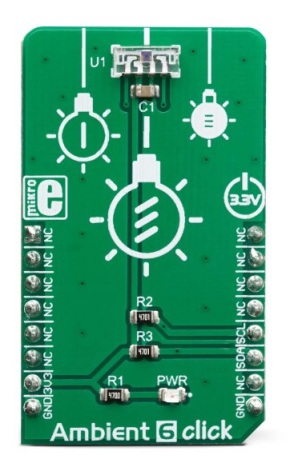

Capteur de lumière ambiante numérique : VEML7700 | ![]() |
Carte de test du capteur : |
Complément : Connecteur Grove pour liaison avec le capteur d'intensité lumineuse
Connecteur grove horizontal :
Connecteur grove vertical :

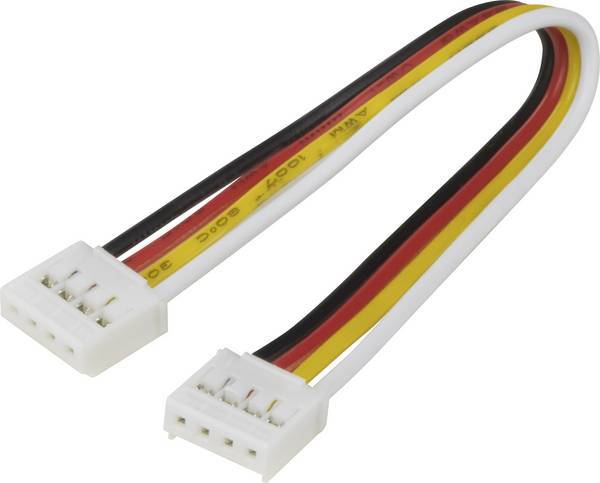

Câble grove 20cm : |
Complément : Amplificateur audio sur bus I2S

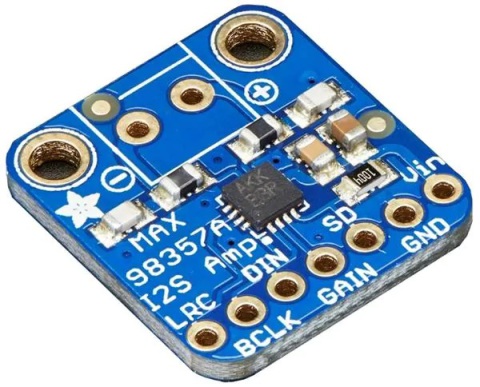

MAX98357A
Tutoriel de M. Defrance
BUS I2S : Inter-IC Sound
PCM Pulse-Code Modulation = MIC Modulation par Impulsions et Codage
MAX98357AETE+T :
| ![]() |
Complément : Horloge temps réel
Horloge temps réel = RTC = Real Time Clock
Justifications de l'utilisation d'une horloge temps réel :
Toutes les salles n'ont pas un accès au réseau Ethernet (salle de cours, TD, ...)
Le réseau wifi, n'est pas accessible partout et librement
Ces deux réseaux nécessitent une identification par le biais d'un portail captif. Il est donc nécessaire qu'un utilisateur autorisé se connecte via un navigateur pour avoir accès à internet et donc mettre à jour la date et l'heure.
Une RTC est donc nécessaire pour conserver l'horodatage.
Les agents qui seront en charge des installations des stations souhaitent qu'elles soient placées en hauteurs (dégradations, vols, ...). En conséquence, il faut apporter une prise de courant à cet emplacement. Ils ne souhaitent pas à avoir à installer également une prise RJ45, leur installation n'étant pas de leur ressort.
Dernière justification : ce projet fait partie de l'UE application objets connectés . Cela justifie pleinement l'utilisation de lora.
DS3231S#T&R (boîtier 8 broches indisponibles) : | ![]() |
Porte pile bouton 3V :

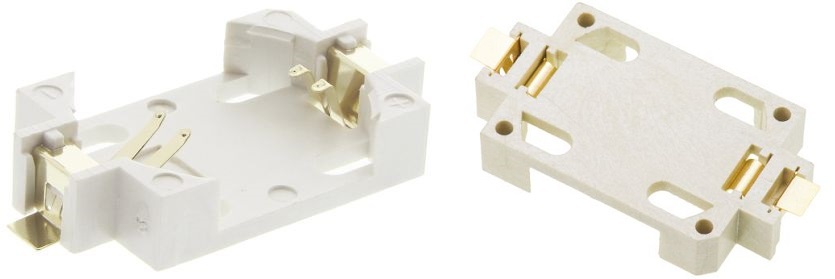

Keystone 1060 : |
Complément : Transistor NMOS
Complément : Dossier du projet
![](../res/dossier-technique.png)
![]() |
|
