Projet 2 : RushBall
Texte légal : Dossier de présentation du projet

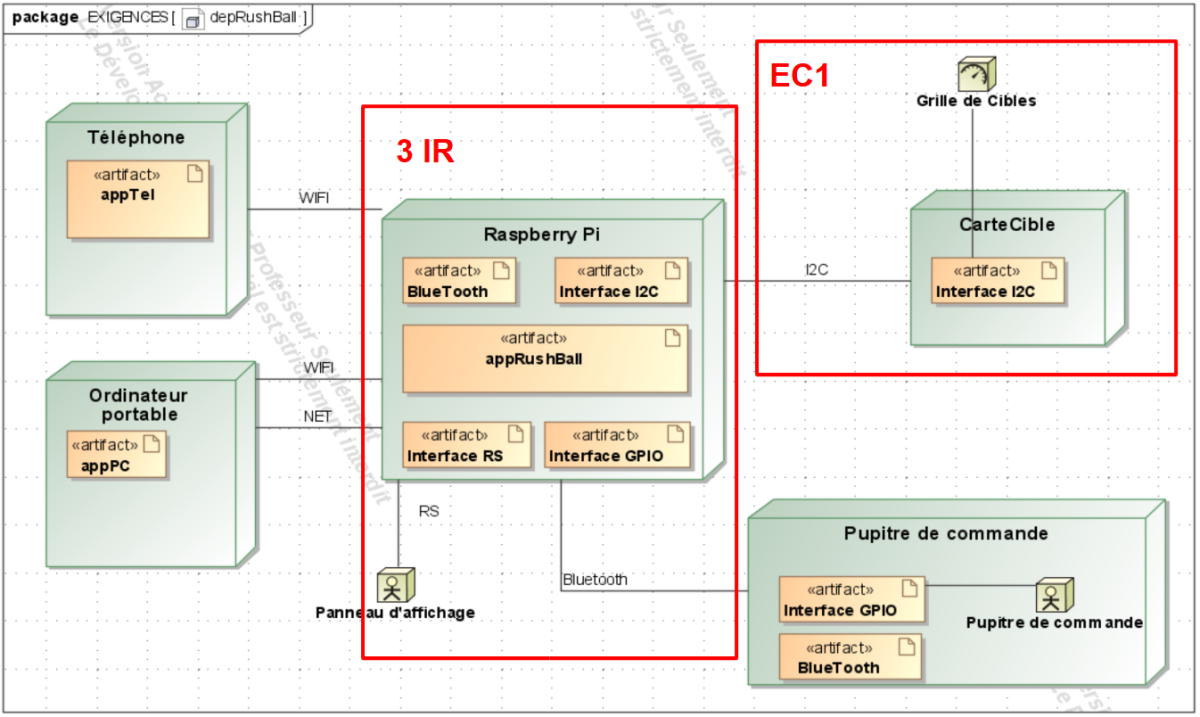

Texte légal : Interactions IR ↔ EC

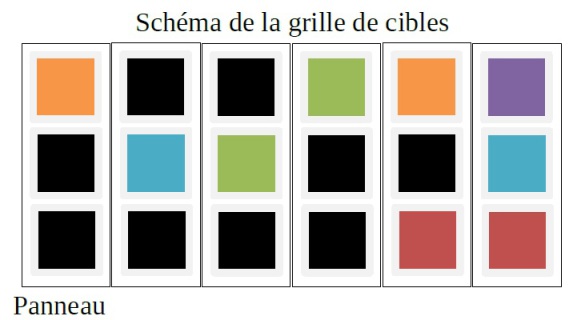

Complément : Projet 2021 servant de point de départ

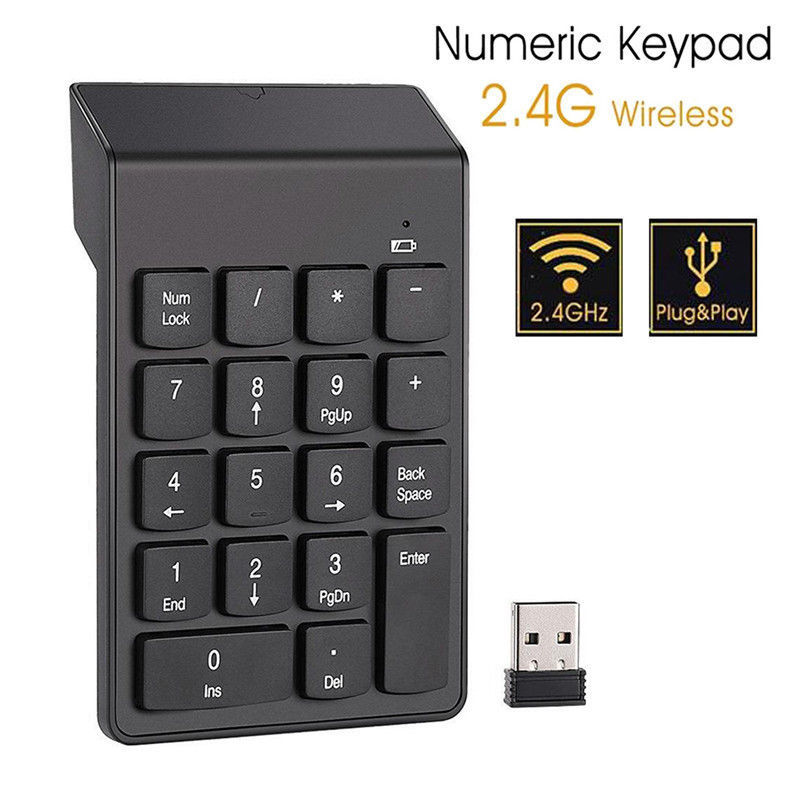

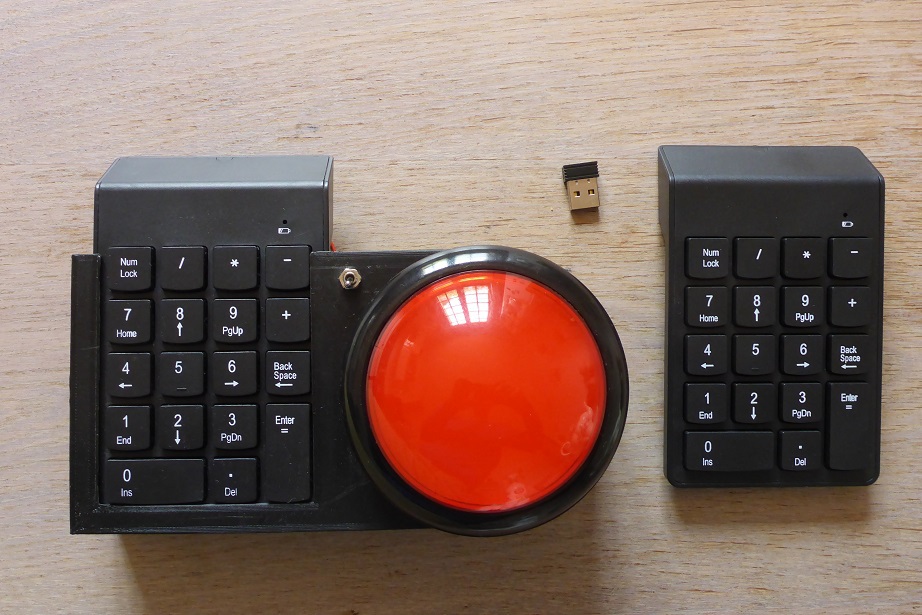

Clavier de commande

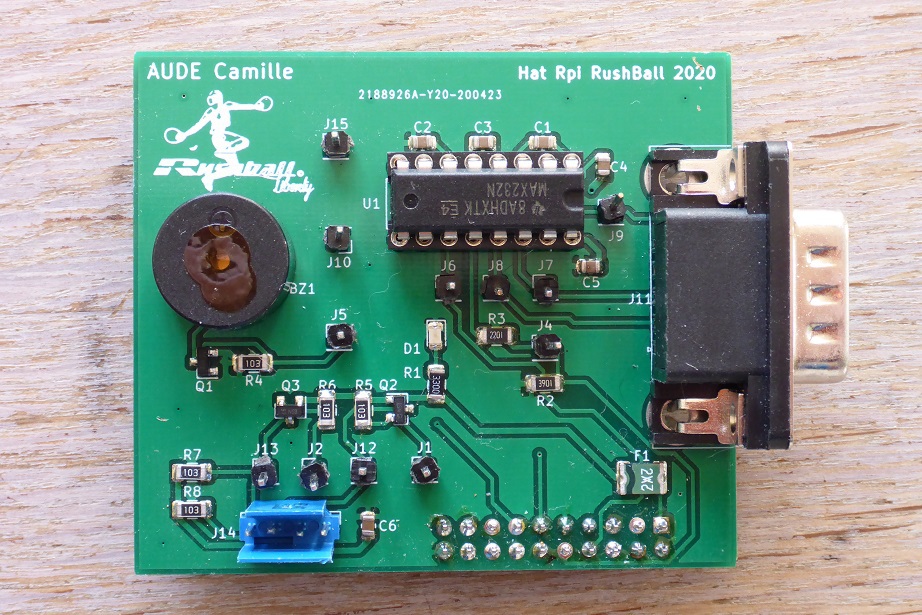

Hat Raspberry Pi v2020

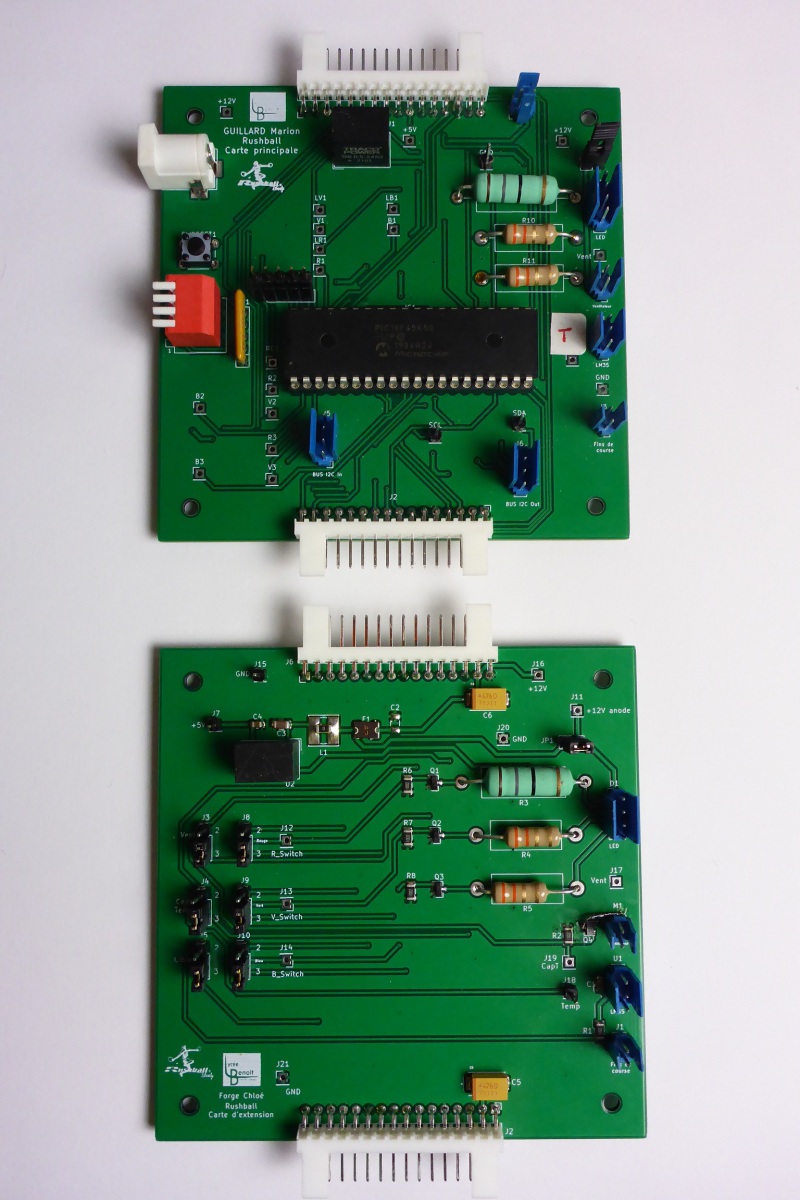

Carte contrôleur et carte d'extension
![]() | Carte contrôleur v2021 |
![]() | Carte d'extension v2021 |
Dossier revue 3 2021
Complément : Raspberry Pi 3
![]() |
|

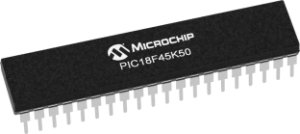

Complément : Carte cible version Microchip

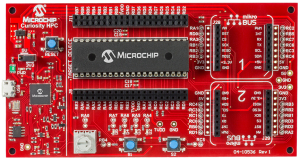

Carte cible version Microchip
Exemples de projets MPLAB X :
| ![]() |
Complément : Commande de l'éclairement par MLI, par l'intermédiaire d'un circuit logique programmable
Commande de l'éclairement par MLI, par l'intermédiaire d'un circuit logique programmable
Remplace la structure à portes logiques utilisée sur la version 2021

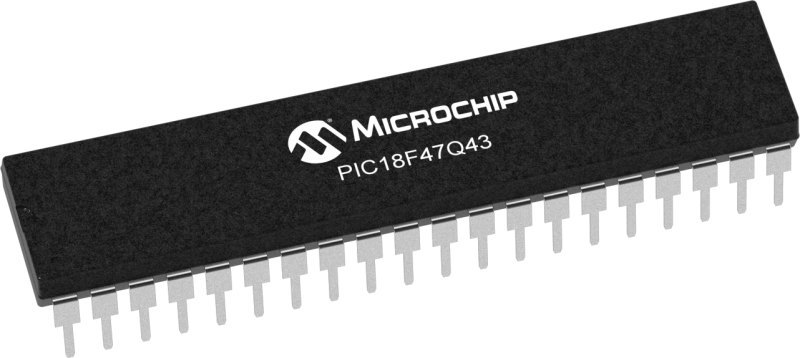

Après essais, le CLC (Configuring Logic Cell) du PIC18F47Q43 n'est pas exploitable pour l'utilisation souhaitée.
La structure à porte logique est contraignante au niveau routage.
Un EEPLD ou CPLD sera utilisé → gain de place et circuit reprogrammable, guère plus cher qu'une solution avec 3 circuits logiques.
Le choix se porte sur un circuit non récent, mais toujours produit (contrairement aux GAL ou ispGAL), de taille et de câblage abordable.
CPLD ATF15xx (ATF1504AS-7JX44) Critères : PLCC44, 5V Les versions ATF1502 conviennent également | ![]() |

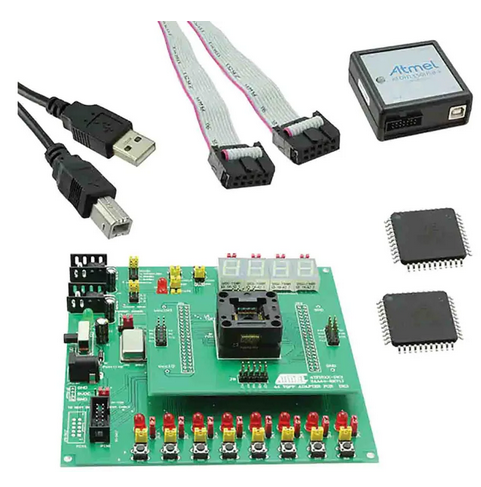

Kit de développement CPLD ATF15XX-DK3-U
|

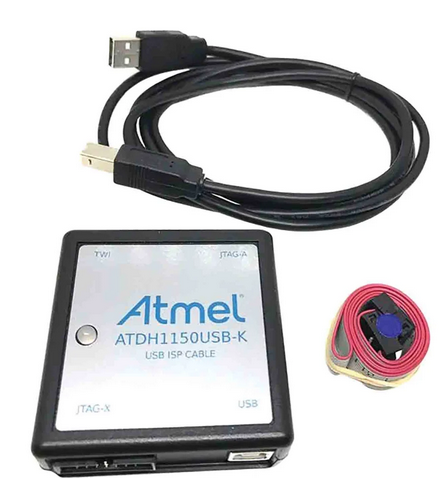

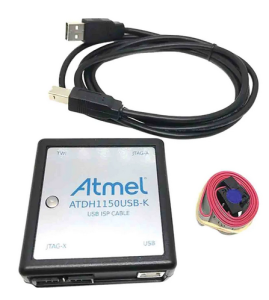

Programmateur CPLD ATDH1150USB |
WinCulp (Compiler for Universal Programmable Logic)
ATMisp : In-System Programming (ISP) software for the ATF15xx family of CPLDs with JTAG support
Petits exemples de prix, taille et d'indisponibilités de FPGA :
Complément : LED RGB haute luminosité et son pilotage
LED RGB haute luminosité et son pilotage

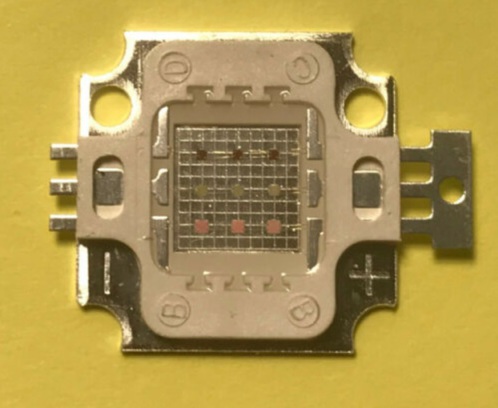

LED RGB 10W :
Liens vers des vendeurs : |

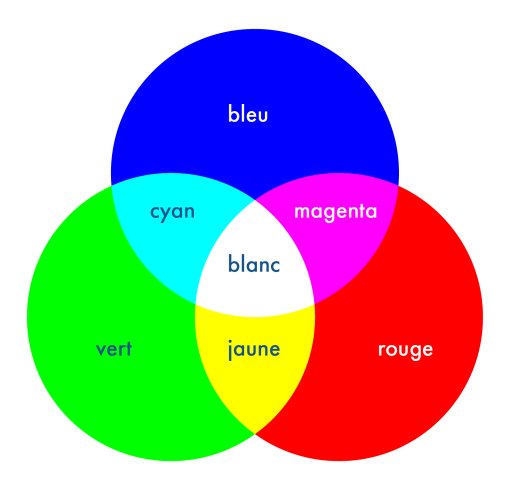

![](../res/Couleurs_primaires_secondaires.png)
HTC10S - Pâte de transfert thermique, Sans Silicone : | ![]() |

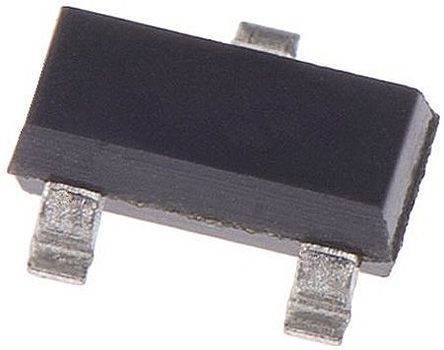

Transistor MOSFET MGSF2N02ELT1G : |

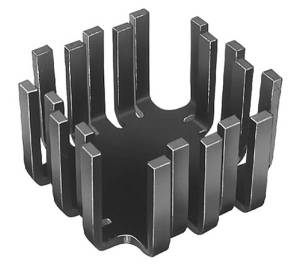

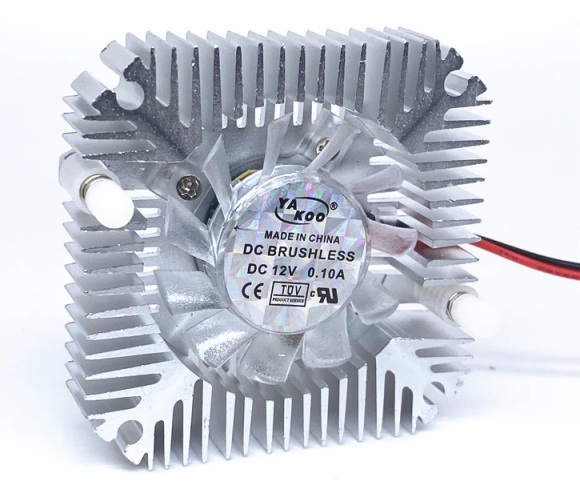

Dissipateur thermique : |

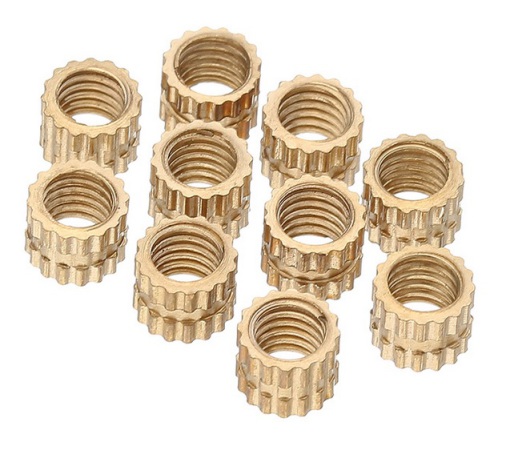

Fixation de la LED avec :
| ![]() |
Transistor MOS STR2N2VH5 Critères de sélection :
| ![]() |
![]() | Embase JST 2mm : B2B-PH-K-S(LF)(SN) |
Complément : Capture d'une courbe de température
CoolTerm (pour capture de l'évolution des températures dans un tableur) | ![]() |
Complément : Capteur de température

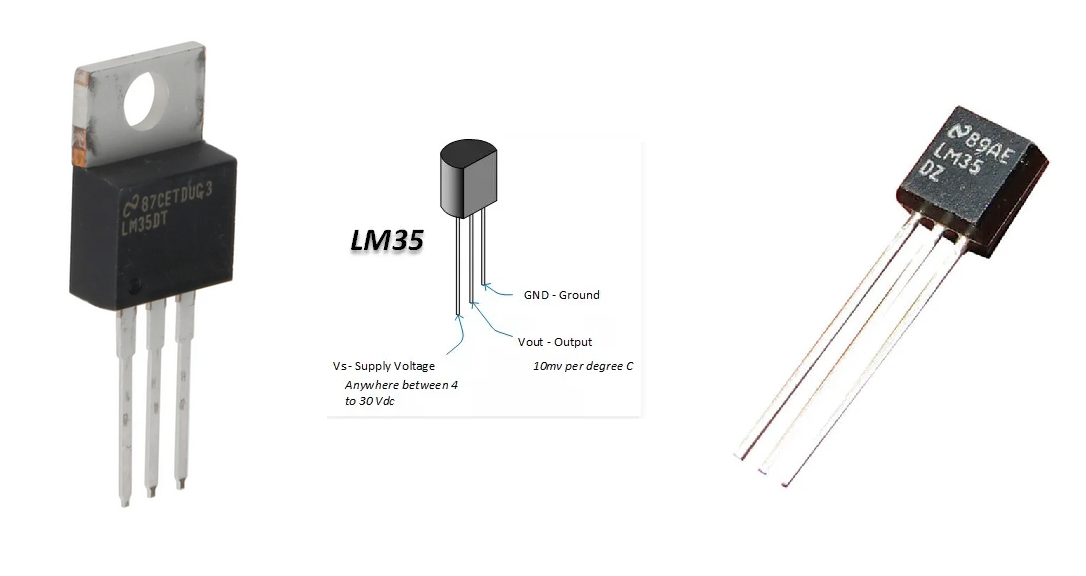

Capteur de température LM35 : |
Complément : Alimentation et régulateurs à découpage
Alimentation fermée AC/DC : | ![]() |
Régulateur à découpage 5V TRACOPOWER TSR 0.5-2450 : | ![]() |
Régulateur à découpage 5V XP Power TR05S05 : | ![]() |
EMI filter for EN 55022 class A & B :
EMI : Electromagnetic interference
Murata : Noise suppression products
Norme EMI EN_55032 :
Complément : Portes logiques pour gestion l'intensité lumineuse des LED à partir de la sortie PWM du microcontrôleur

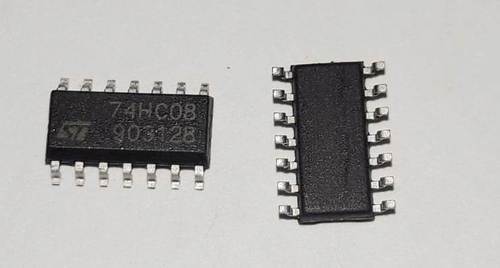

Quadruple porte ET 74HC08S14-13 : |

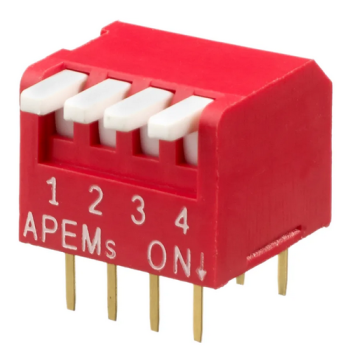

Complément : Commutateur DIP (DIP Switch) piano
Complément : Connectique de liaison entre les cartes

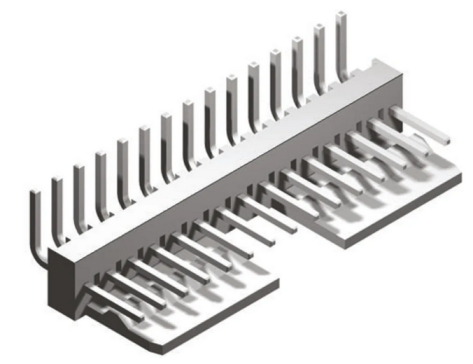

Embase pour CI Molex, KK 254, 16 pôles , 2.54mm 1 rangée, Angle droit (22-05-7168) :
|

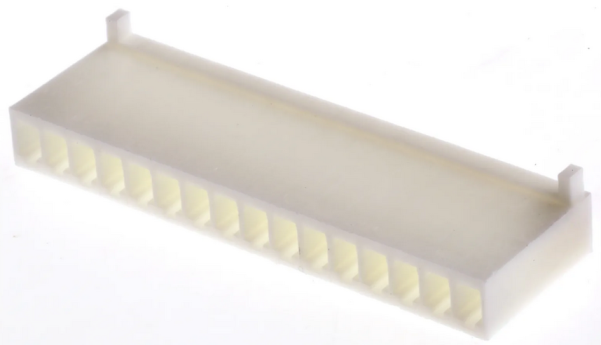

Boîtier de connecteur Femelle Molex KK254 16 contacts (22012165) : |

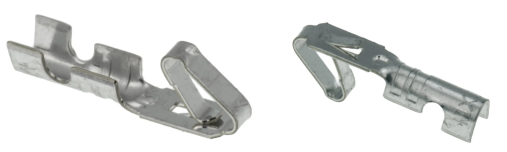

Contact à sertir Molex série 5159 Femelle :
|

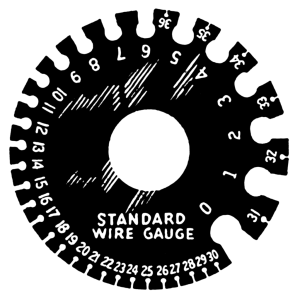

Intensité admissible dans les câbles référencés AWG :
Liens sur le sujet : | ![]() |

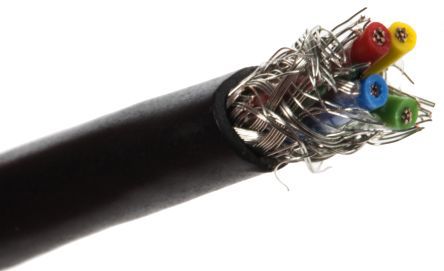

Câble multiconducteur Noir Blindé RS PRO, 4 conducteurs , section 0,22 mm², 24 AWG, bobine de 25m |

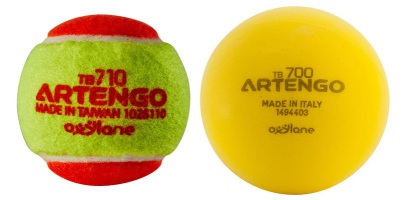

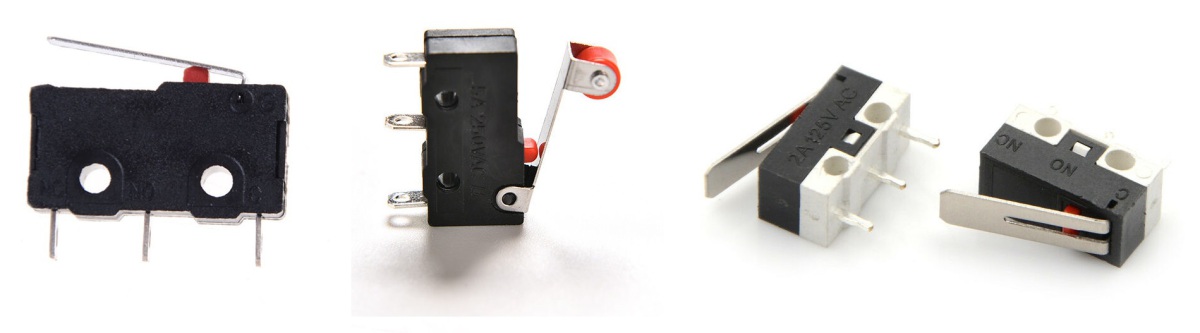

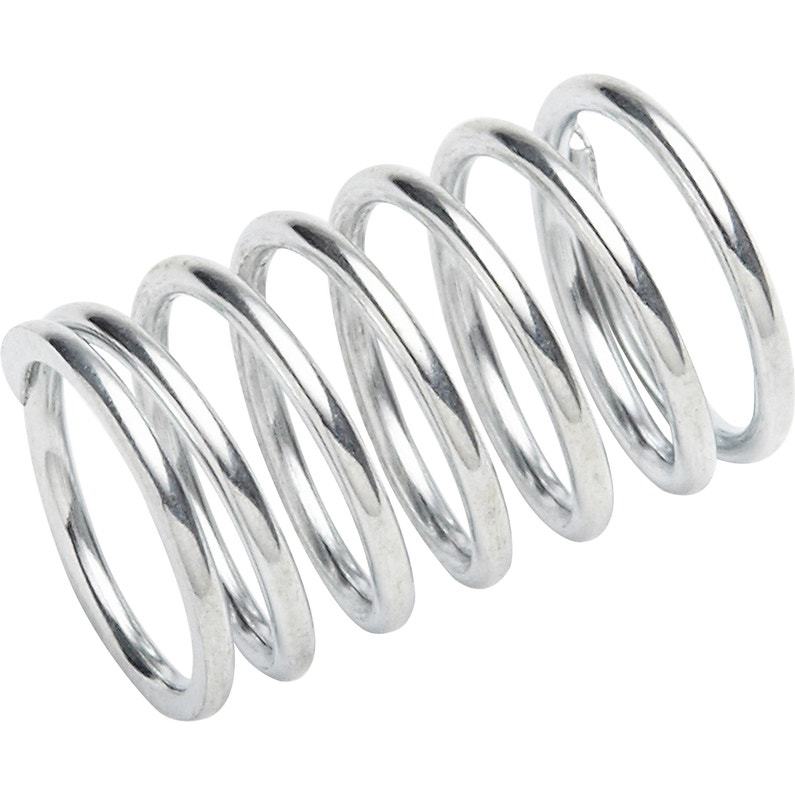

Complément : Détection d'impact des balles
Complément : Photorésistance
Photorésistance
NSL-19M51 : |
Complément : Connecteur Grove pour liaison avec le Rpi et entre cartes contrôleur
Connecteur grove horizontal :
Connecteur grove vertical :
Câble grove 50cm : |

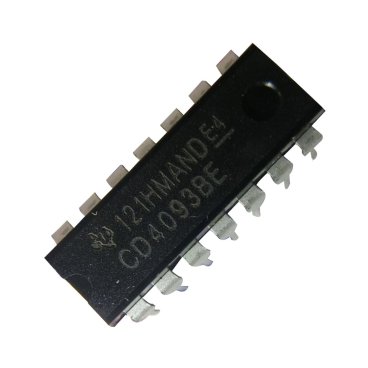

Complément : Structure anti-rebond (debouncing) à portes logiques

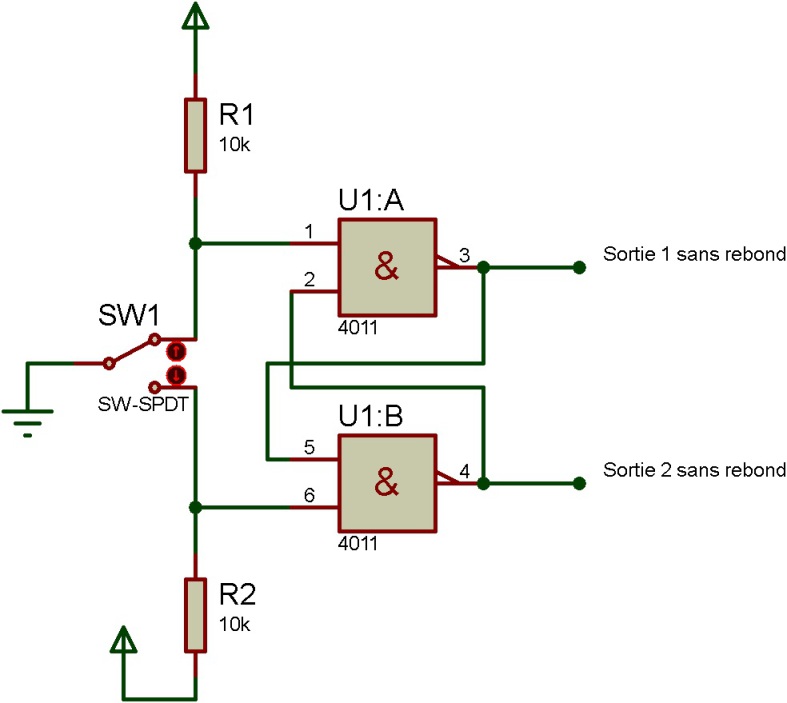

Structure anti-rebond (debouncing) à portes logiques

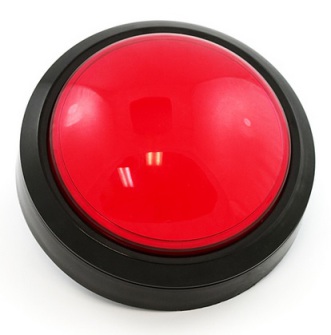

Complément : Pupitre de commande
Pupitre de commande

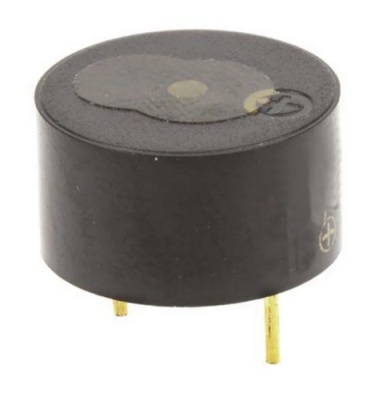

Complément : Buzzer

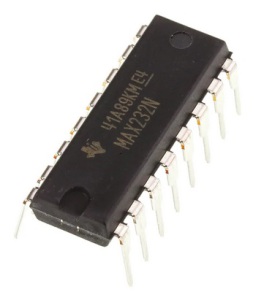

Complément : Adaptateur UART ↔ RS232
Complément : Level-Shifter
Transistor pour le prototypage rapide : |
Transistor pour le circuit imprimé : | ![]() |
Complément : Prise d'alimentation CMS
Wurth Elektronik 694106106102 : | ![]() |
Complément : Dossier du projet
![](../res/dossier-technique.png)
![]() |
|
