Projet 5 : Générateur de tensions de consigne pilotable

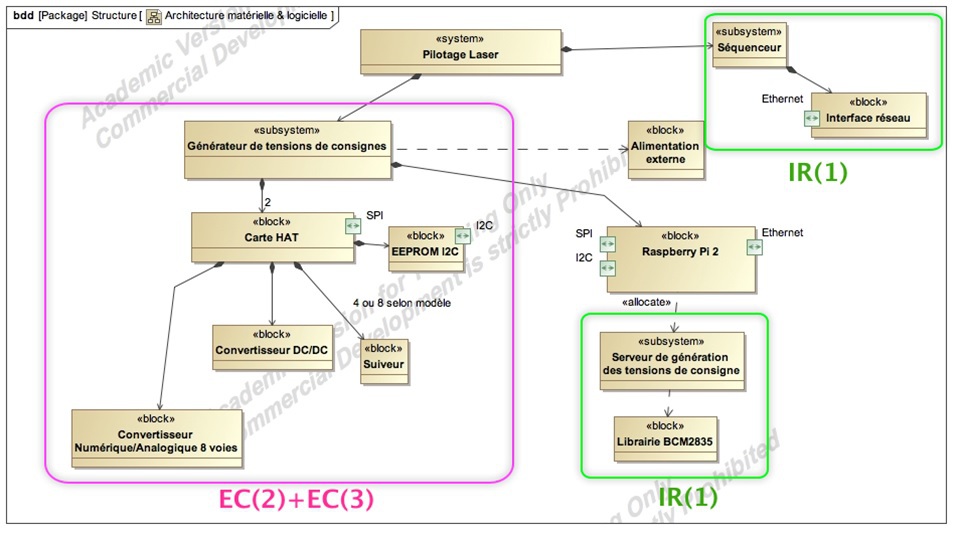

Texte légal : Dossier de présentation du projet
Complément : Site de l'entreprise Gemalto
Complément : Schéma structurel
Schéma structurel d'origine (proposé par M. Moitrel) : version .pdf
Schéma structurel de la version 4 sorties laser 2017 : version .pdf
Fichiers Kicad de la version 4 sorties laser 2017 : Fichiers Kicad
Fichier modèle du contour HAT projet Gemalto : fichier modele.kicad_pcb (à substituer à l'original dans le projet)
Corrections à apporter :

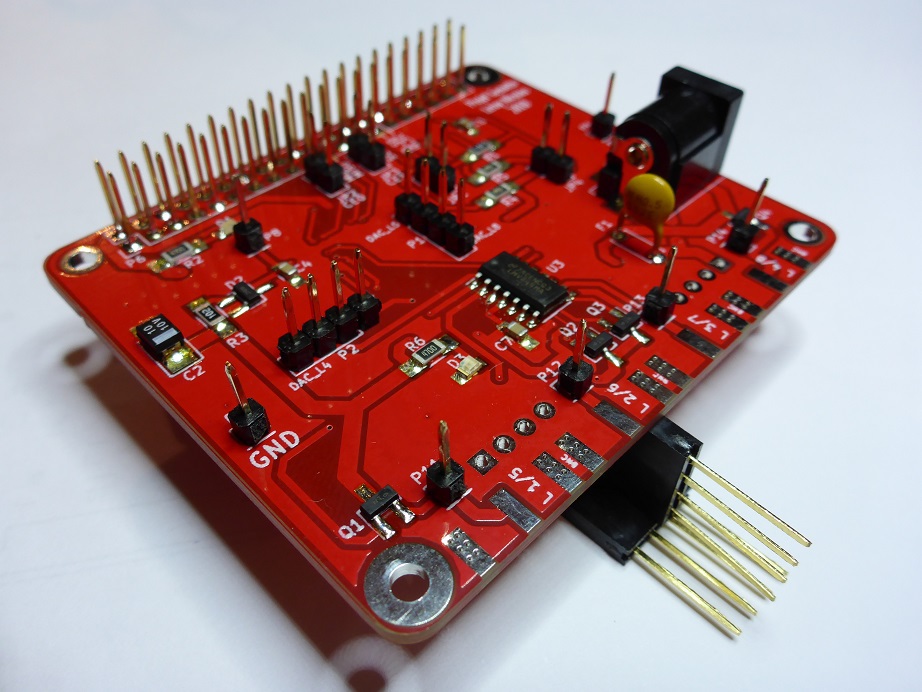

câblage de la mémoire HAT sur le GPIO
connecteur de liaison avec le bloc secteur pour sorties laser
Suppression du convertisseur DC/DC

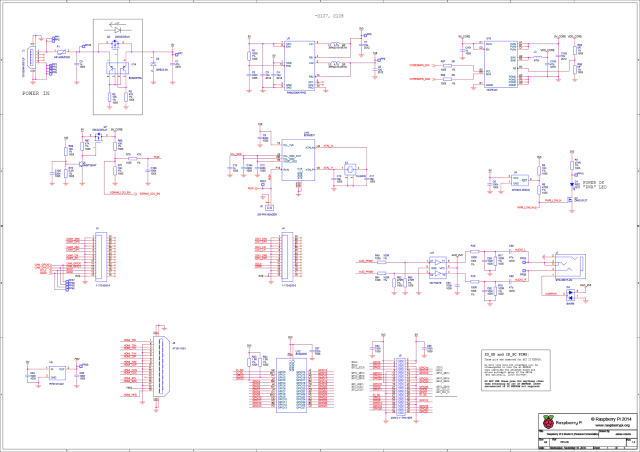

Complément : Raspberry Pi 2
![](../res/Raspberry_Pi_2.jpg)
Pour certaines applications, se référer aux différentes mises en œuvre effectuées en TP d'apprentissage
Complément : Librairies spi possibles pour ce projet
![]() |
|
Complément : Programme en ligne de commande version 2017 de M. Defrance
![]() |
|

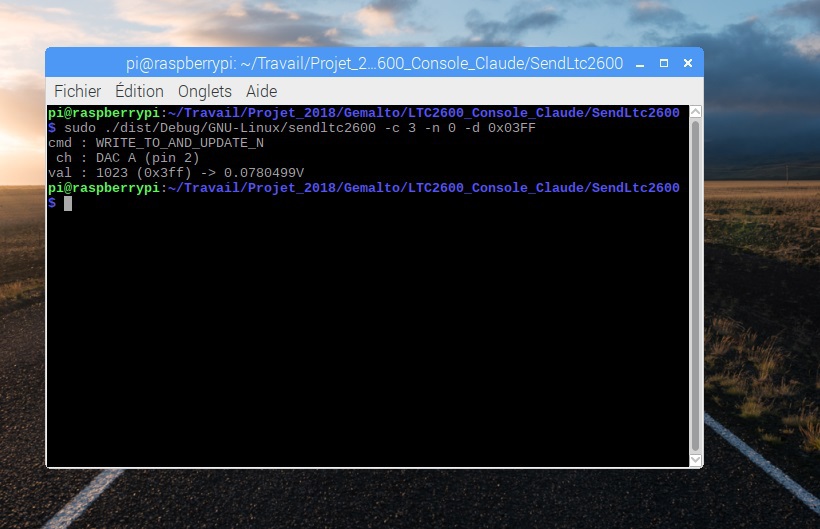

Complément : Programme Qt version 2017/06/14 de M. Defrance pour piloter 4 sorties laser
Complément : Saisie de schéma et routage avec KiCad
![](../res/kicad_logo.jpg)
Installation sous Windows : lien
Installation sous Ubuntu : lien
sudo apt-get update
sudo apt-get upgrade
sudo add-apt-repository --yes ppa:js-reynaud/ppa-kicad-4
sudo apt update
sudo apt install kicad-locale-fr
Tutoriels (vidéos) sur Kicad de Eric Peronnin (professeur IUT Nantes) à consulter en priorité : Les bases sur Kicad + compléments Création de la nomenclature du schéma (Toujours Éric Peronnin) |
Complément possible pour la création de nomenclature :
A lire, pour installer les empreintes et modèles 3D si nécessaire :
Pour visualiser intégralement l'affichage 3D de la carte :
le répertoire "0_Fichiers_Perso_wrl" doit être copié ici : "C:\Program Files\KiCad\share\kicad\modules\packages3d"
Pour disposer de l'empreinte (avec modèle 3D) des composants suivants :
- gpio 2x20 Long
- connecteur 1x4 stackable (type arduino)
- embase SMA Edge filetée
-> dans CvPCB, aller dans "Préférences" "Librairies d'empreintes" et ajouter avec l'assistant le répertoire "ModulesProjet.pretty"
il contient les fichiers .kicad_mod nécessaires
Complément : ADC
Critères de choix :
Modèle proposé par le donneur d'ordre.
Existe avec différentes résolutions : 12 bits (LTC2620), 14 bits (LTC2610) et 16 bits LTC2600).
Communication SPI
![]() | Classes LTC2600 créées par M. Defrance |
Complément : Amplificateur Opérationnel
Documentation : | ![]() |
Critères de choix de l'amplificateur :
Type de sortie : Rail to rail
Type d'amplificateur : CMOS
Slew rate typique ≥ 0,8V/µsec
Fréquence de fonctionnement maximum ≥ 100KHz
Type d'alimentation : simple
boîtier CMS : mais pas trop difficile à souder
nombre de canaux par boîtier : 4
Bande passante unitaire 100KHz
Tension d'alimentation asymétrique typique : > 6,2V
Complément : Transistor MOS
Documentation : | ![]() |
Critères de choix d'un transistor adapté :
MOSFET à enrichissement, Canal N
VDS : 10V min (de 10V à 1700V)
IDSon : 200mA min (1A à 4A)
Pd : 1W min
RDSon la plus faible possible (< 1 Ohm)
Boîtier : autre que TO92 pour meilleure dissipation (TO247, TO220, SOT-223, I-Pak, D2PAK)
Tension minimale VGS : la plus faible possible (0,6V pour VN2222 → 0,4V 0,5V 0,6V)
Prix : le plus faible
Encombrement : le plus faible
Complément : Transistor de substitution : MGSF2N02ELT1G
![]() |
|

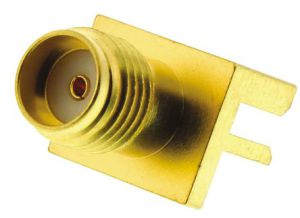

Complément : Connecteur SMA EDGE

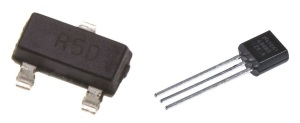

Complément : Référence de tension possible
|
Complément : Raspberry Pi Hat
Carte hat avec PCB Kicad : lien | ![]() |

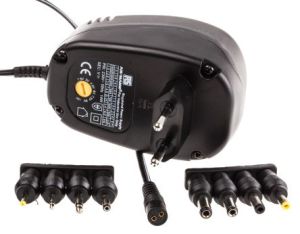

Complément : Bloc secteur
Complément : Embase Jack Alim = Prise d'alimentation CC

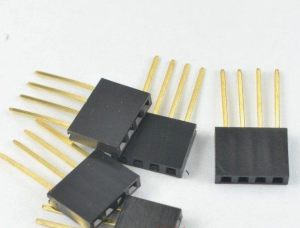

Complément : Header 2x1 stackable pour transmission de l'alimentation entre cartes
Il s'agira d'un connecteur Arduino 4 contacts Procédure suivie :
|
Complément : Condensateur tantale

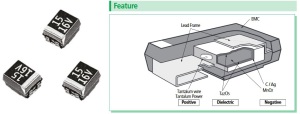

Lien vers le site du distributeur A noter : la bague blanche indique la borne + du composant, comme illustré ci-contre |

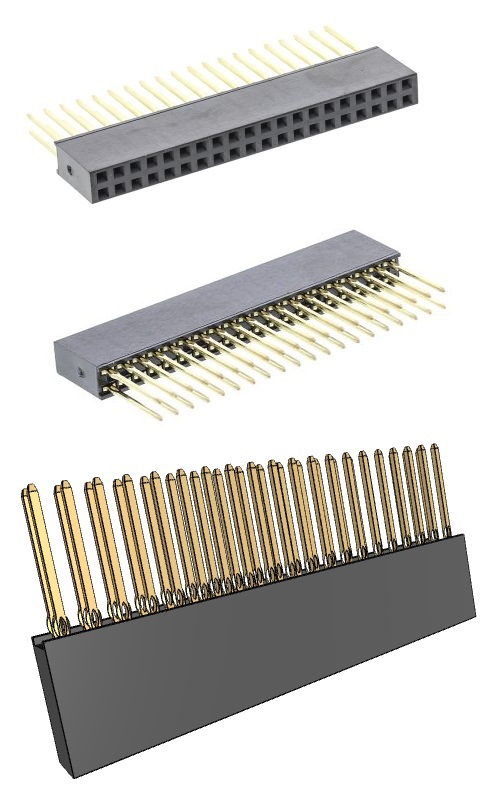

Complément : Connecteur GPIO = Embase femelle 2x20
|
Complément : Consignes de routage
Consignes pour les versions 2018 des PCB :
Routage à faire manuellement (pas de routage automatique),
Il faut s'inspirer de la version 2017 à 4 sorties,
Placer la mémoire côté bottom, proche du GPIO,
Placer le DAC côté bottom,
Les condensateurs de découplage doivent se siter le plus près possible de leur circuit respectif,
Même chose pour la génération de la tension de référence du DAC (2 condensateurs + LM4040 proches de la broche 6),
Découpler l'ALI condensateur 10nF (low ESR Ceramic) le plus près possible des broches d'alimentation https://fr.wikipedia.org/wiki/Equivalent_Series_Resistance
la piste d'alimentation 5V qui sort du GPIO doit être relativement épaisse,
Une fois le routage terminé faire des liaisons régulières au travers de la carte entre les plans de masse TOP et BOTTOM,
Prévoir des points de test partout où il peut-être intéressant de prendre des mesures (pour mise au point ou dépannage),
Les points test qui concernent directement le GPIO (I2C, SPI) ne seront pas implantés, le connecteur du GPIO dont les broches sortent par le haut (pour l'empilage des cartes) serviront directement de pt de mesure. Une sérigraphie pourra permettre d'identifier les broches,
Largeur des pistes d'usage courant → 0,0157 inch,
Largeur des pistes d'alimentation → 0,0591 inch,
Vérifier le routage avec les logiciels de visualisation des PCB sur SEEEDSTUDIO
Complément : Fabrication des cartes

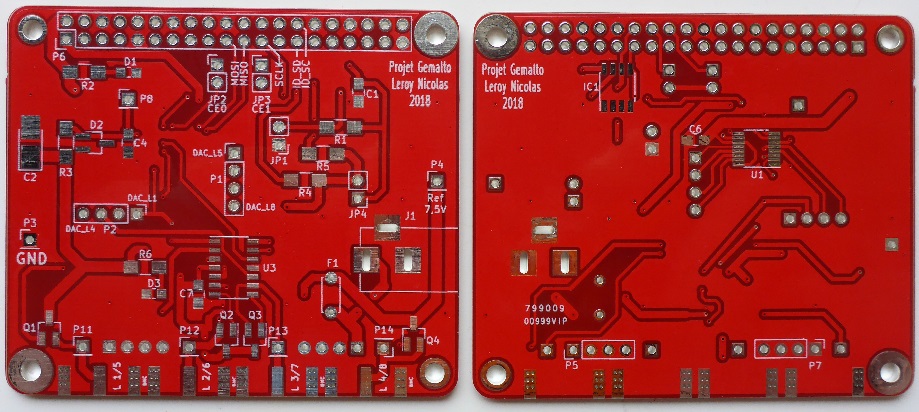

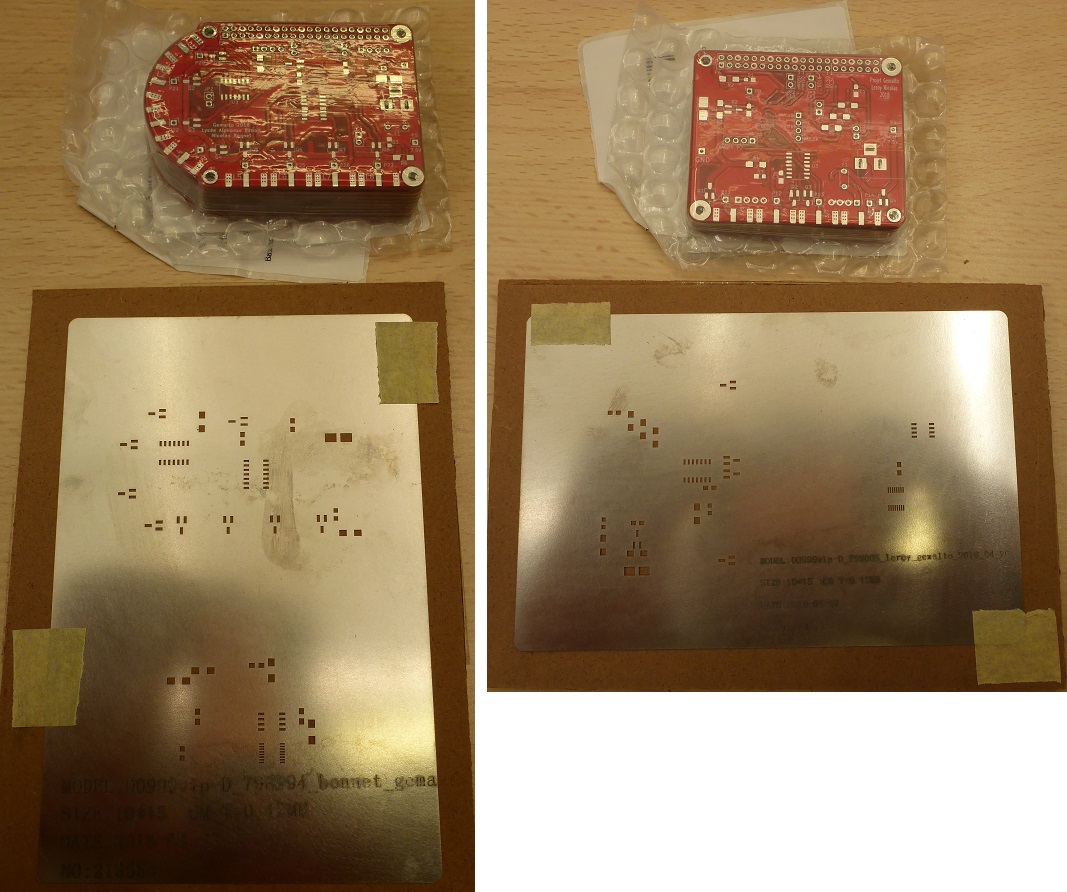

Le 21 avril 2018 envoi des fichiers de fabrication à SeeedStudio | ![]() |

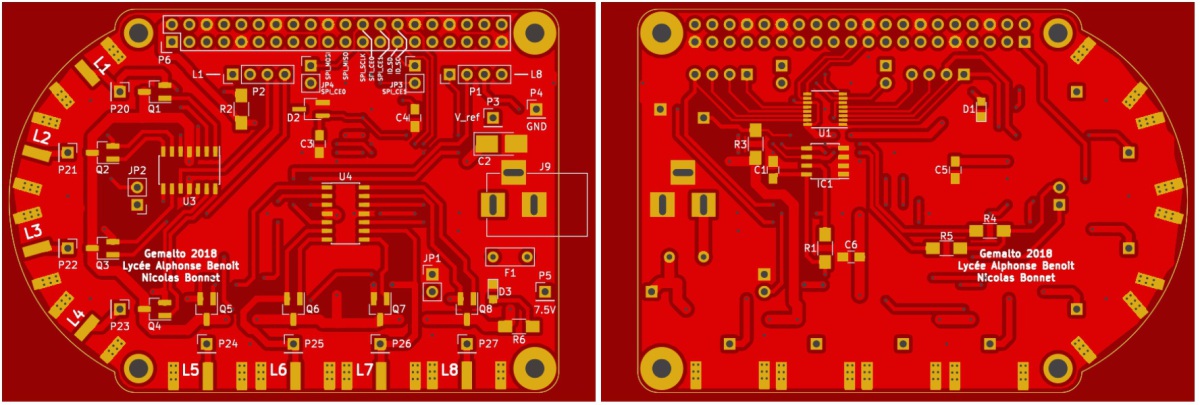

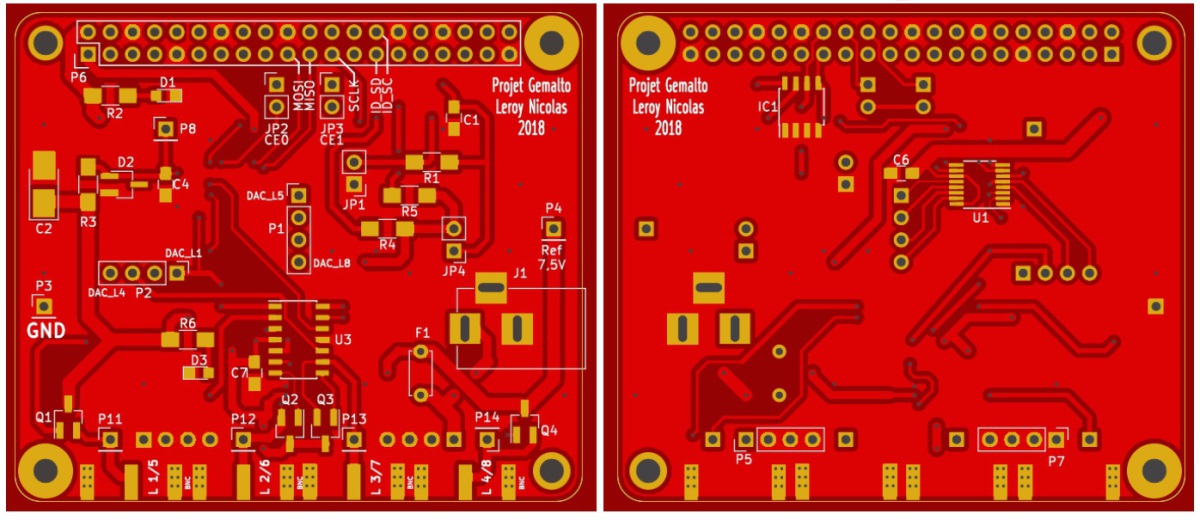

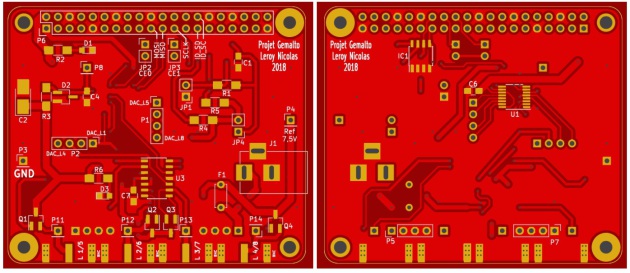

Carte 4 lasers (empilable) avec Gerber Viewer :

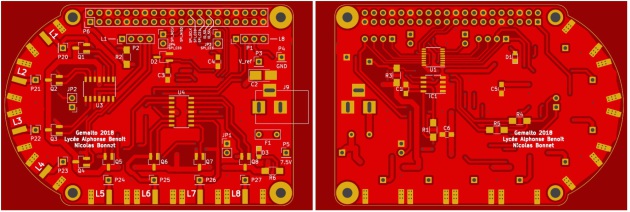

Carte 8 lasers avec Gerber Viewer :

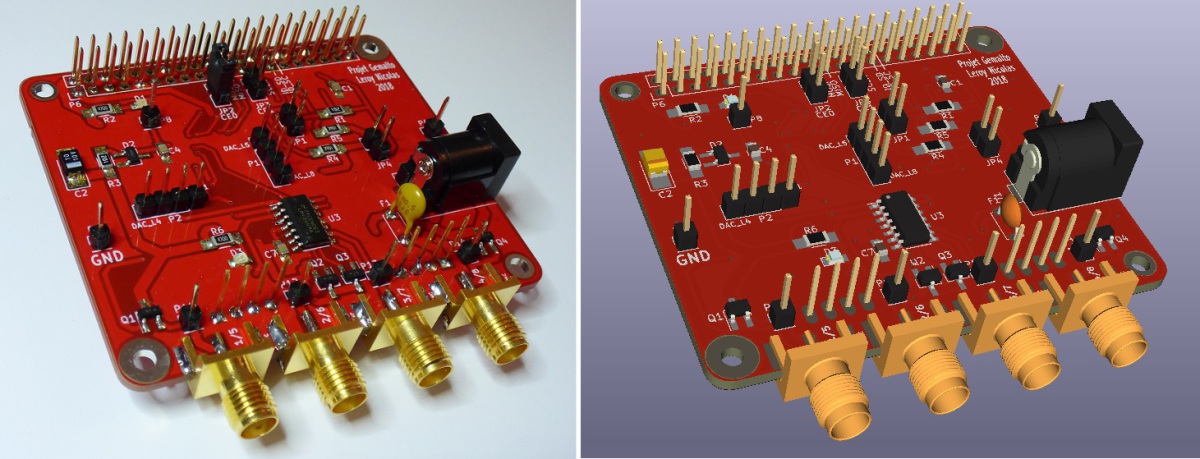

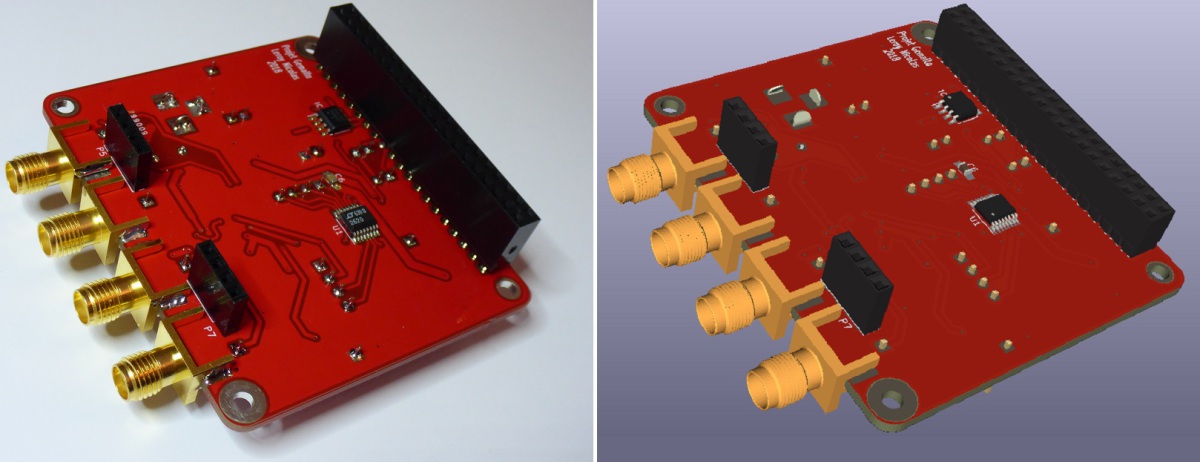

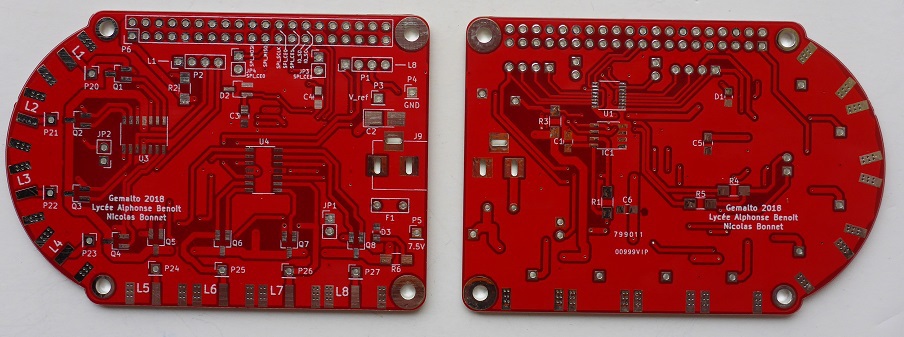

Carte 4 sorties réelle, et version 3D avec kicad

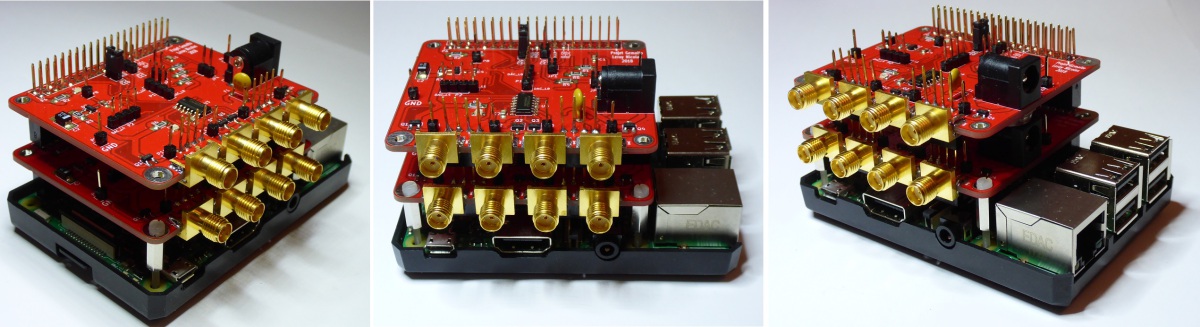

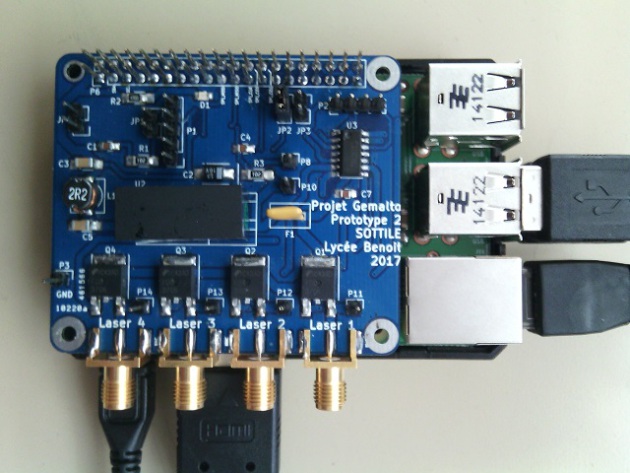

2 cartes 4 sorties sur Raspberry pi

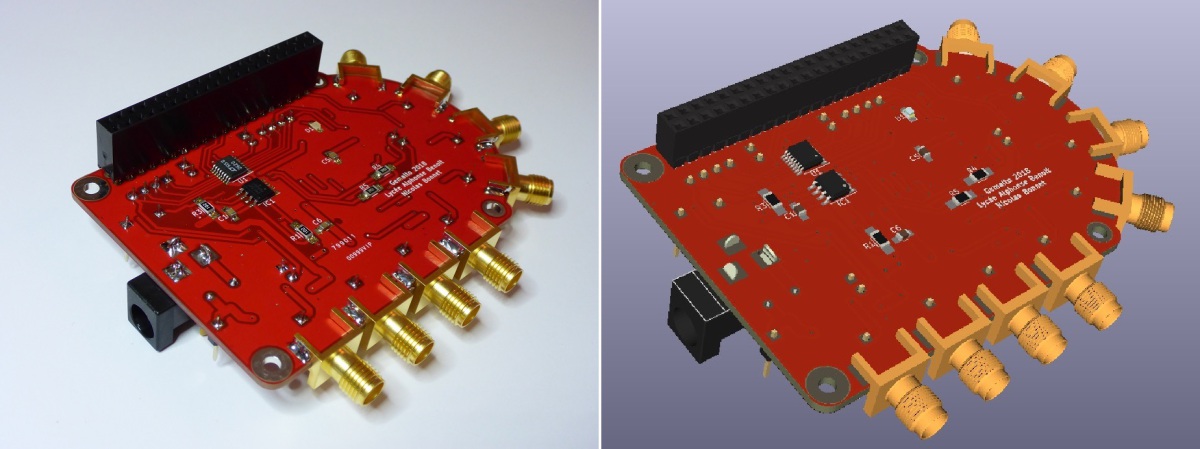

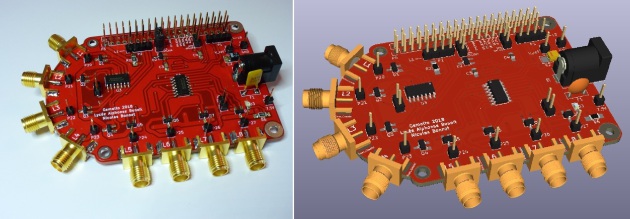

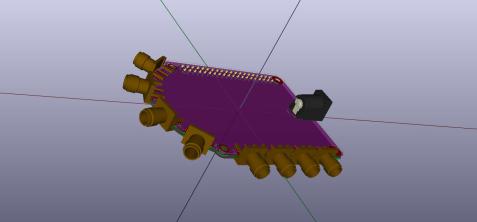

Carte 8 sorties réelle, et version 3D avec kicad

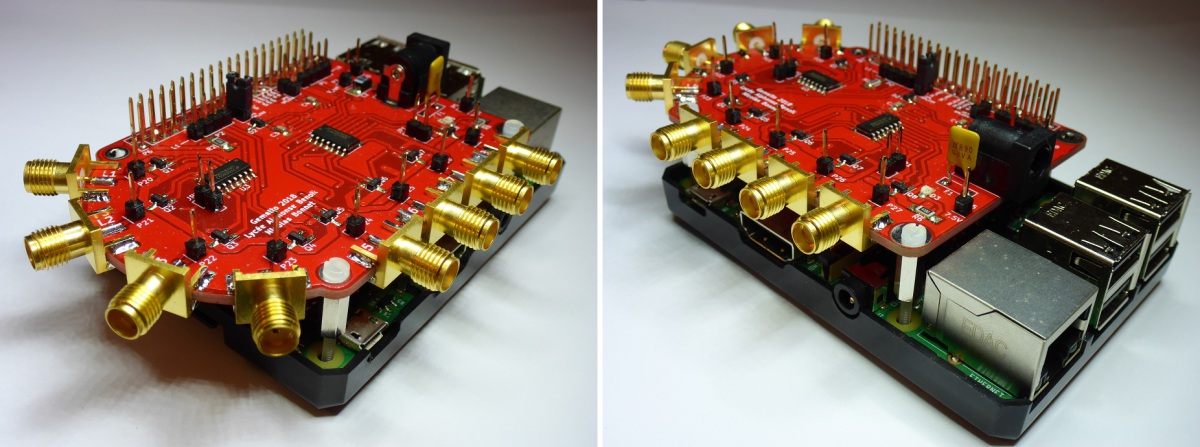

Carte 8 sorties sur Raspberry pi
Complément : Montage mécanique
| ![]() |
| ![]() |
| ![]() |
Complément : Dossiers du projet
Livraison au client
Vendredi 8 juin 2018, visite de M. Moitrel dans la section BTS SN du lycée Alponse Benoit.
Les 3 étudiants du projet effectuent une rapide présentation du projet (diaporama) s'appuyant essentiellement sur les améliorations par rapport à la version 2017.
Puis démonstration du fonctionnement du logiciel et des 2 versions de cartes.
Puis échange entre M. Moitrel, et les étudiants, il leur faire part de ses remarques vis à vis de la présentation, et leur apporte des conseils pour leur prochaine soutenance et pour leur vie professionnelle.
Un jeu de carte lui est livré en fin de séance. Ces cartes seront mises en œuvre dans le laboratoire Gemalto.
